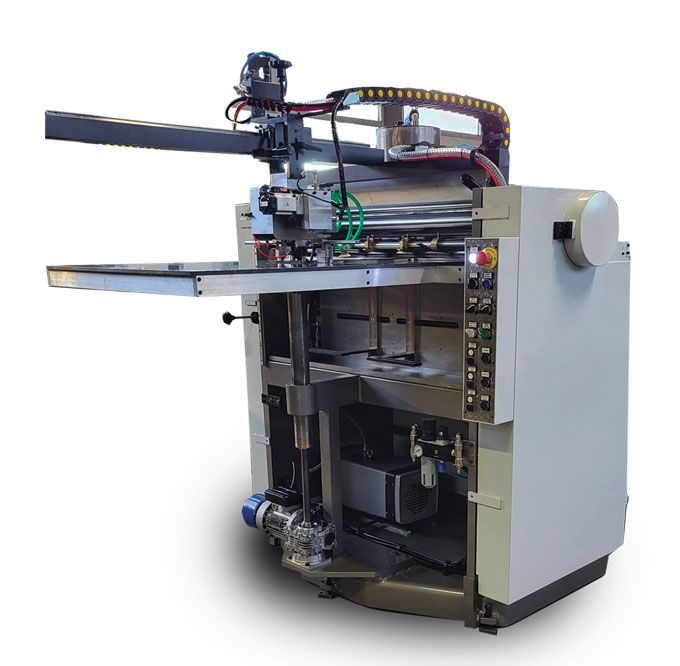

PUNTATORE SCATOLE MR 20-15
FORMATO MASSIMO
600X400X h200 mm
600X400X h200 mm

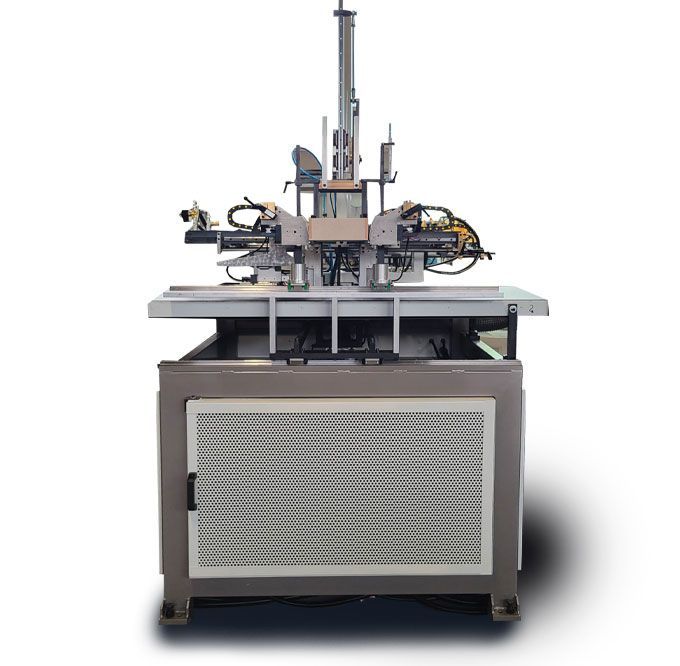

La macchina è stata progettata e costruita per centrare la scatola sul foglio tramite fotocellule
e cilindri idraulici.
Durante il funzionamento in automatico l'operatore ha il compito di avviare il ciclo di lavoro
e di supervisionarne il funzionamento.
I fogli provenienti dalla macchina "Incollatrice", situata a monte del nastro di trasporto
e collegata ad esso, vengono trasferiti dal Puntatore, che posizionerà su di essi una scatola
proveniente da una macchina della linea del cliente.
e di supervisionarne il funzionamento.
I fogli provenienti dalla macchina "Incollatrice", situata a monte del nastro di trasporto
e collegata ad esso, vengono trasferiti dal Puntatore, che posizionerà su di essi una scatola
proveniente da una macchina della linea del cliente.
CICLO DI FUNZIONAMENTO
La scatola proveniente dalla linea del cliente viene convogliata tramite un nastro trasportatore
alla sezione di ingresso del puntatore, dove viene spinta verso il basso.
alla sezione di ingresso del puntatore, dove viene spinta verso il basso.
Il centraggio della scatola sul foglio avviene tramite una serie di fotocellule che leggono
il bordo del foglio.
il bordo del foglio.
Nel caso specifico, due fotocellule leggono la lunghezza e una legge la larghezza.
