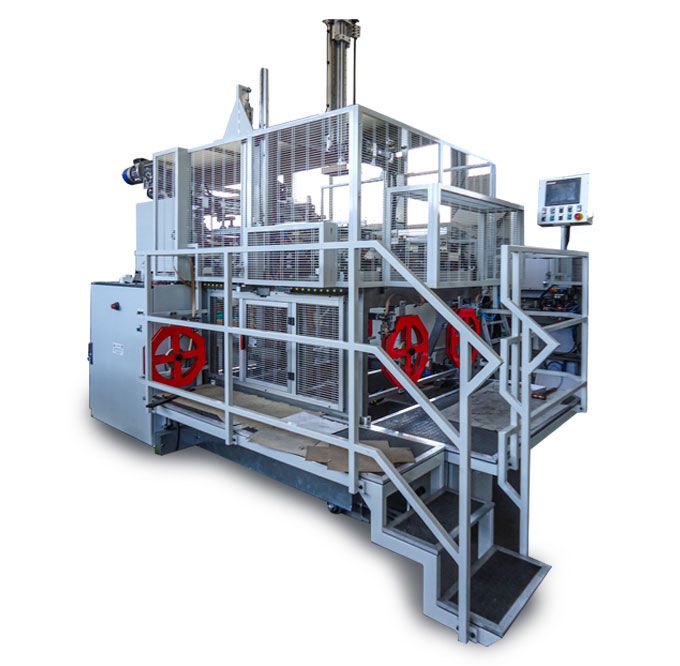

QUADRANGOLARE MR 20-05
FORMATO MASSIMO
700X500X h200 mm
700X500X h200 mm
La macchina è stata progettata e costruita per formare scatole di cartone tramite piegatura dello stesso
e applicazione di nastro termo saldato sui quattro spigoli.
L'unico operatore addetto alla conduzione della macchina, ha il compito di predisporla al funzionamento
eseguendo le apposite procedure di regolazione meccanica, di caricare la pila di cartoni nella sezione
di introduzione, di avviare il ciclo di lavoro e di supervisionare il funzionamento.
CICLO DI FUNZIONAMENTO
CARICO PRODOTTO E TRASFERIMENTO
CARICO PRODOTTO E TRASFERIMENTO
- l'operatore deposita una pila di cartoni pre-sagomati sull'apposito piano di carico;
- il cartone più in alto viene separato dal resto della pila e trasferito alla sezione di formazione tramite
un apposito sistema a cinghia.
un apposito sistema a cinghia.
FORMAZIONE SCATOLA
- un pressore, dotato di uno stampo specifico per il formato di scatola, spinge il basso il foglio;
- i riscontri fissi laterali, opportunamente posizionati, consentono al cartone di piegarsi a misura man mano
che il pressore scende;
che il pressore scende;
- contemporaneamente, pressini pneumatici incollano i quattro spigoli della scatola in formazione tramite
applicazione di uno strato di nastro adesivo termosensibile.
applicazione di uno strato di nastro adesivo termosensibile.
SCARICO PRODOTTO
- la scatola completa viene prelevate tramite una ventosa e trasferita sul nastro di trasporto a cinghie
sottostante la zona di formazione;
sottostante la zona di formazione;
- il nastro conduce la scatola fuori dalla macchina e lo rende disponibile per il prelievo o per altre lavorazioni.
